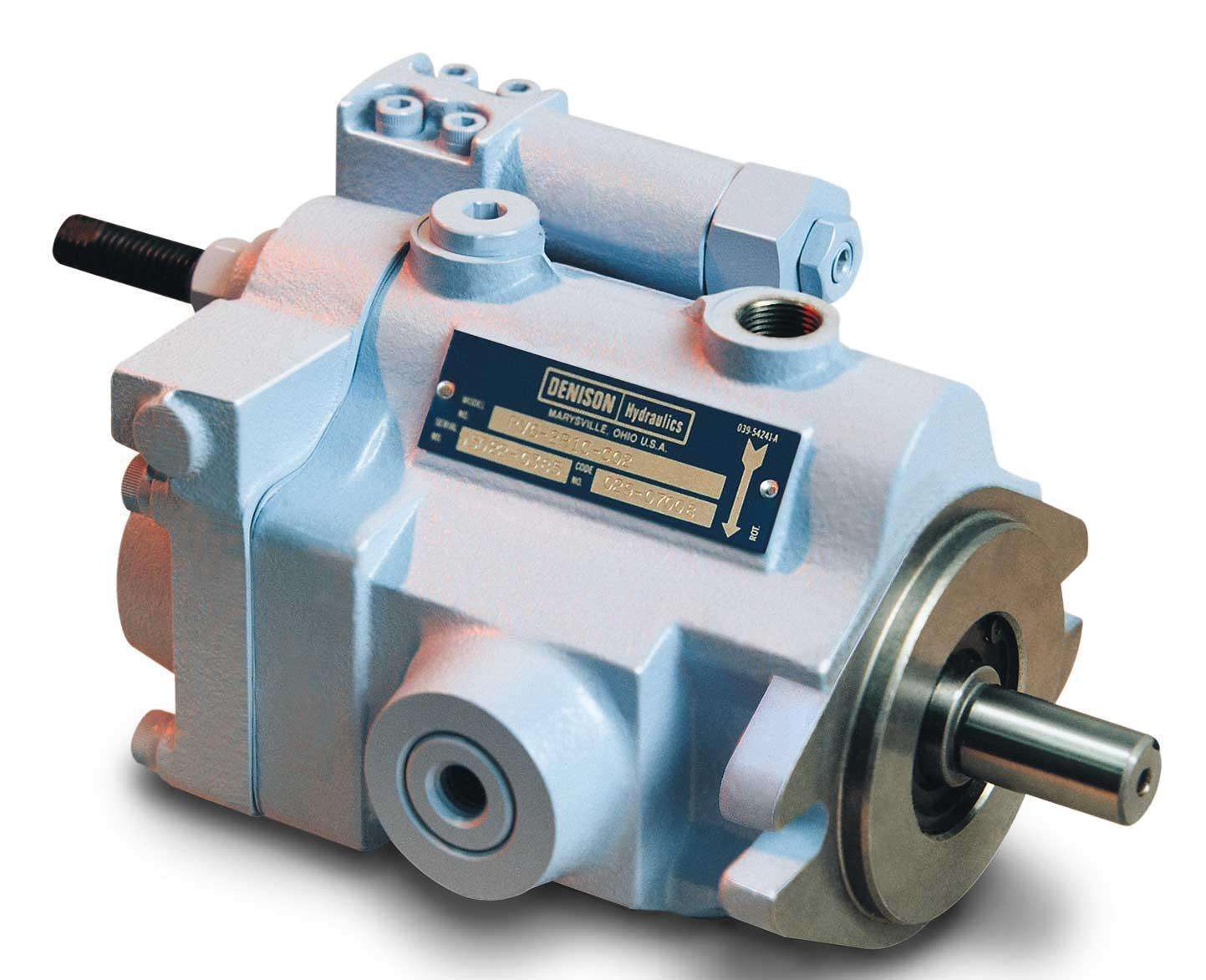

DENISON丹尼遜T6CC-008-010-014-017-020-022-031-1R00-C110/C100

尼遜 葉片泵 T6系列軸

聯軸節及花鍵孔

      配用的聯軸器花鍵孔應能浮動并自動對中。如聯軸器的兩半聯均為剛性支承，剛其不同軸度應在015mm（百分表總讀數差）以?xún)?nèi)，以減少磨損。兩半聯花鍵孔中心軸的偏斜度應不于于正負0.05mm/25.4mm；聯軸器花鍵孔必須采用鋰一二硫化鉬或燈似潤滑脂進行潤滑；聯軸器必須進行熱處一，熱處理硬度為：Rc27-45；花鍵孔應按SAE-J498b（1971）規定的1級精度加工，按該規定為平齒根、齒側配合。

平鍵軸伸

     T6系列葉片泵按高強度鍵設計，因此，在安裝或更換該系列泵時，必須使用經熱處理的高強度鍵以保證最長的使用壽命。如果平鍵需要列換，則代換鍵的熱處理硬度應為：Rc27-34，鍵的棱邊須倒角0.75-1*48度以適應鍵槽底邊處的圓角。

注：泵輸入軸與驅動軸之間的同軸度偏差應在上述對花鍵軸規定的范圍內。

傳動軸公徑向負載

    本系列產品原始設計為采用軸間扭矩驅動，傳動軸不要承受軸向和側向負載。詳情請與丹尼遜聯系
