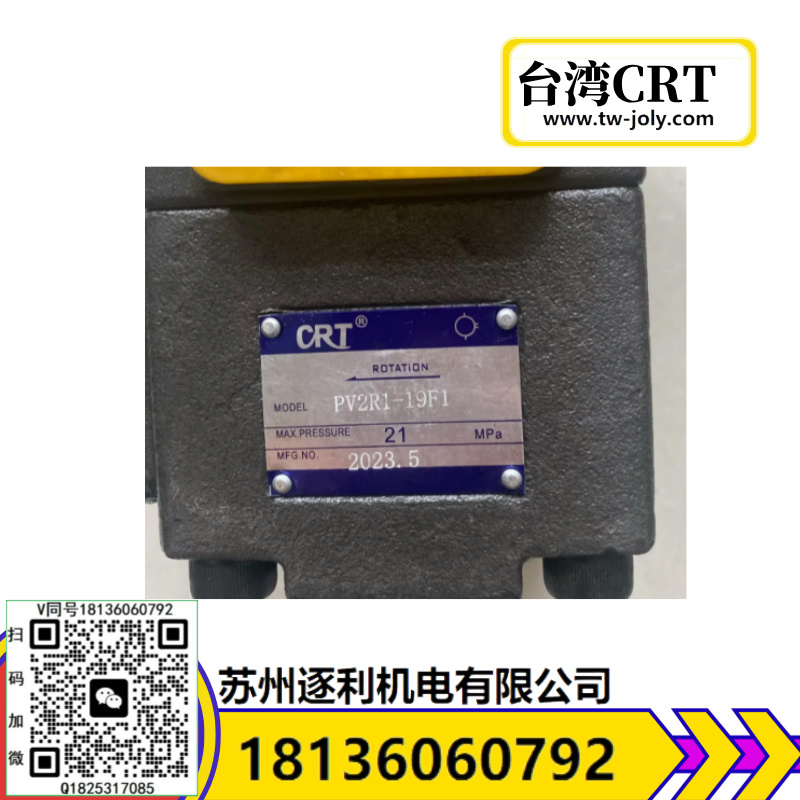

臺灣CRT液壓油泵PV2R1-8 12/14/17/19/23/25/28/31RAF1葉片泵

臺灣CRT液壓油泵PV2R1-8 12/14/17/19/23/25/28/31RAF1葉片泵

液壓缸速度計算和流量選擇

液壓缸在一次單向行程中的速度變化情況如圖1所示。這裏所說的速度是指液壓缸穩態工作速度(爲方便，記爲u)。液壓缸的速度要適當。速度過高時常常會引起密封件的過熱和磨損，同時也會加劇活塞桿、導向套和缸筒的磨損。速度過低時，則容易産生爬行等不穩定情況。采用橡膠密封件時，液壓缸的最快速度一般不宜超過(24～30)m/min即(0.4-0.5)m/s，也不宜低于6m/min (0.1m/s);參照同類液壓缸的速度取值是一種穩妥的方法。

在前面已確定液壓缸內徑D與活塞桿直徑d的條件下，利用計算圖(圖2)，選擇供液量Q值，可快速確定液壓缸的速度。順便說明，圖2是計算大腔供液時的活塞伸出運動速度的;如果計算回程速度(有桿腔供液，活塞桿縮回)，則應根據(D+d和(D-d)值，利用圖4-5確定環形腔面積，再根據圖2計算速度。如果計算的速度不適當，也可直接選擇適當速度以確定相應的供液量Q，再進一步確定液壓泵的供液量或液壓分支回路所應提供的供液量。所選擇的液壓泵供液量QB應當大于液壓缸所需的流量。

PV2R1-6-F-R PV2R1-8-F-R PV2R1-10-F-R PV2R1-12-F-R PV2R1-14-F-R PV2R1-17-F-R PV2R1-19-F-R PV2R1-21-F-R PV2R1-23-F-R PV2R1-25-F-R PV2R1-28-F-R PV2R1-31-F-R PV2R1-33-F-R PV2R2-23 PV2R2-26 PV2R2-33 PV2R2-41 PV2R2-47 PV2R2-53 PV2R2-59 PV2R2-65 PV2R2-75 PV2R2-31
