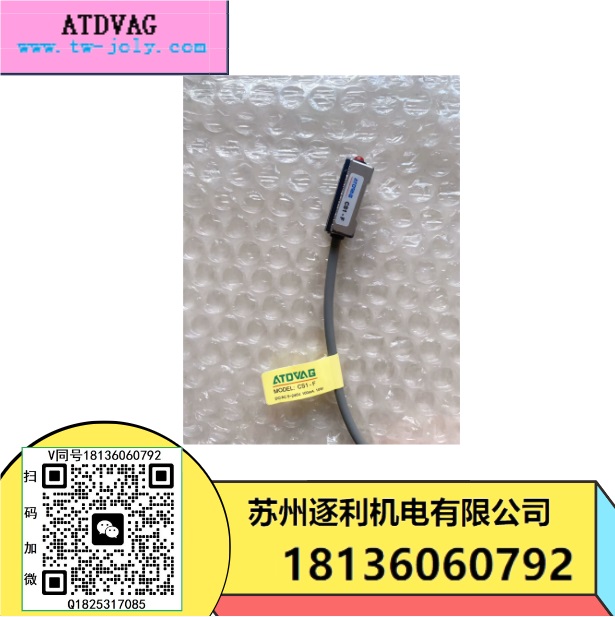

ATDVAG氣缸磁性開關傳感器CS1-J-F-U-G二線NPN三線D-A93-z73 CMSG

ATDVAG氣缸磁性開關傳感器CS1-J-F-U-G二線NPN三線D-A93-z73 CMSG

工程機械液壓系統的常見故障與維修

工程機械液壓系統的故障是比較多的，檢測、維修的難度也比較大，本文主要針對工程機械液壓系統故障診斷、檢測、維修分析一下，供大家學習、參考以及共同探討下。

工程機械液壓系統的常見故障

按照執行機構的狀況來分，可以分爲全車無動作，一個是動作異?；蛘哂袆幼?，但是動作異常。這時我們根據不同的故障現象去判斷。動作異常分爲三種情況，所有動作慢、個別動作慢、動作時快時慢，有時候動作正常，有時候動作不正常。針對這些情況，在查找故障的時候，肯定思路就不一樣了。比如全車沒有動作，首先從液壓系統的角度檢查，檢查主泵，先找液壓泵站，主泵里面可能要看連接裝置會不會損壞，或者主泵損壞。先導泵有時候泵頭出現斷裂，或者先導液壓鎖，安全鎖；沒有動作的時候，涉及到所有系統相關的，所以我們解決問題的時候，分析原因的時候，要從這個方面考慮。第二，所有動作慢，這就涉及到壓力，或者說流量控制方面出現問題，這時，從主泵，從先導這些方面考慮。第三是個別動作慢的時候，就是找相關的問題。不會找這個總的問題；動作時快時慢，這種情況的原因大部分可以分爲兩類：一是液壓油出了問題，污染太多，使的這個控制閥和控制部分污染點卡到什么地方的，卡到什么地方就在什么地方有問題，油液髒引起的故障是比較多的。第二個是電路，主要是在接插路的地方，有時候液壓系統震動很大，就會導緻接觸不良，尤其使用時間長了以后，或者有的長期拔插過多的地方容易出問題。這時候接觸不良的話，動作就不正常。一旦接觸好了動作就正常。

常見故障也可按照液壓系統參數來分：壓力不正常、流量不正常、溫度不正常。液壓系統的主要參數就是壓力、流量和溫度，當然還有震動和噪音也是可以判斷系統的好與壞的。壓力不正常，沒有勁；流量不正常是速度慢；溫度不正常是一般的溫度升比較快。

工程機械液壓系統的故障檢測及設備

從故障現象和原因，可以看出工程機械液壓系統檢測參數主要有壓力、流量、洩漏量、溫度，油液中的水分和污染物，因此，我們需要用到的檢測儀表和設備有壓力表組、紅外測溫儀、便攜式液壓測試儀、液壓綜合實驗臺、油品分析儀等。

工程機械液壓元件修複及工藝

很多液壓系統的修理工藝大緻相同，修理過程中大多數采用的是換件，但是有時候一些買不來就需要修複了，而且從成本的角度考慮，還是需要對個別零件進行一些修複的。液壓閥的修複主要是多路閥的修複，液壓閥的管道很多，缺口很多，孔道很多，藏污納垢的地方很多，不進行清洗是容易出現問題的，多路閥很多情況下不是閥桿出問題而是閥孔出問題。液壓缸現在采取的主要是換總承，另外一個活塞桿，現在很多情況下被電或者被砸傷的情況比較多，之前一直采取補坑，但現在出了一個冷焊機，這個補坑的效果非常好，見效比較快。

工程機械液壓元件的試驗

很多情況下，由于修理廠或者設備比較偏僻，又比較遠，這種情況下，需要在修理廠要對這些元件，所修複的泵、馬達都進行一些試驗，這種試驗一般必須用專業的實驗臺進行試驗，這種試驗我們要模擬工況進行試驗，這樣的試驗比較充分，這樣的泵出去99%是沒有問題的，剩下的1%是發動機功率匹配這塊需要做一些微調，其他的基本不用。多路閥的試驗，很多時候需要一個比較專業的實驗臺，試驗的時候基本是把出油口全部堵死，用泵來泵油，來監測他的壓力，如果給其供上四五升油，每分鍾四五升的話，20噸的挖掘機不超過15升也可以用的。當然，超過20升，油溫低的時候可以用，油溫比較高的時候就不能用。
