ARROW疊加式減壓閥BRV-P-02-L-A BRV-A-02-L-A BRV-P-03

ARROW疊加式減壓閥BRV-P-02-L-A BRV-A-02-L-A BRV-P-03

液壓系統卸荷閥的選擇問題

①注意液壓系統卸荷溢流閥與外控順序閥作卸荷閥的區別，卸荷溢流閥主要用于裝有蓄能器的液壓回路中，當蓄能器充液壓力達到卸荷溢流閥的設定壓力時，它自動使液壓泵卸荷。卸荷溢流閥，內裝單向閥，用來防止蓄能器中的壓力油倒流，此時，由蓄能器向系統供油并保持壓力。當蓄能器中油液壓力降到卸荷溢流閥的設定壓力的85%左右時，卸荷溢流閥關閉， 液壓泵恢複向蓄能器充液。液壓蓄能器增速回路，就是因爲在該回路中，應該選用卸荷溢流閥作卸荷閥，而選用了一般外控順序閥作卸荷閥，從而導緻液壓泵出口壓力時高時低，造成回路功耗大、油溫高，系統不能正常工作。

②長時間卸荷的液壓系統宜采用先導式卸荷溢流閥。圖8(a)爲一要求動作間歇時間長，執行元件需要高速運動的液壓系統，當液壓缸停止不動時，液壓泵1的出口壓力時高時低，不能持續地卸荷，緻使系統功耗大，油溫高。這是由于回路中某個元件或管路存在洩漏，外控順序閥反複啓閉所引起的。因此，圖8(b)選用先導式卸荷溢流閥來代替原回路的閥2和閥3，卸荷時，柱塞對先導閥閥芯施加一額外的推力，保證泵1卸荷通路暢通，即使回路有洩漏使蓄能器中壓力降低，也能使泵1處于持續卸荷狀態，滿足系統要求。

PCV-W-02M
TVC-W-02M

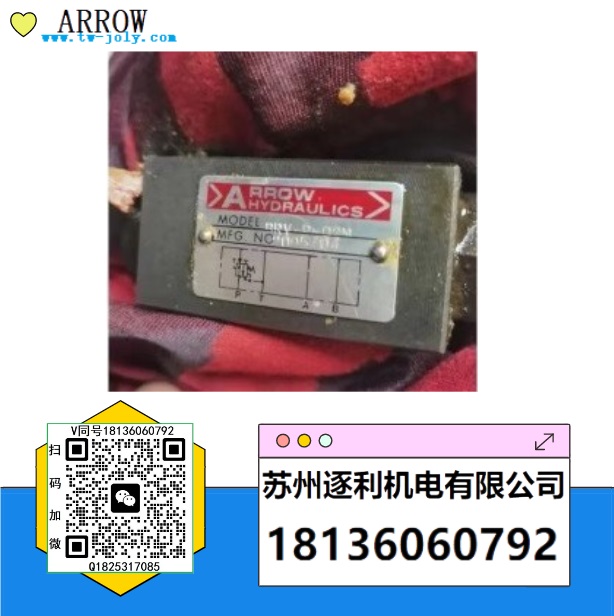

BRV-B-02M BRV-P-02M BRV-A-02M BRV-B-02M
MPCV-02W-    MPCV-02A-    MPCV-02B-    MPCV-03W-    MPCV-03A-    MPCV-03B-    MPCV-04W    MPCV-04A    MPCV-04B    MPCV-06W    MPCV-06A    MPCV-06B    MPC-02W-    MPC-02A-    MPC-02B-    MPC-03W-    MPC-03A-    MPC-03B-    MPC-04W-    MPC-04A- MPC-04B-    MPC-06W-    MPC-06A-    MPC-06B-
SPV-02W    SPV-02A    SPV-02B    SPV-03W    SPV-03A    SPV-03B    SPV-04W    SPV-04A    SPV-04B    SPV-06W    SPV-06A    SPV-06B    MP-02W-*-55    MP-02A-*-55    MP-02B-*-55    MP-03W-*-40    MP-03A-*-40    MP-03B-*-40
