總結注塑機液壓系統設計的依據、步驟和注意問題

以液壓系統在注塑機運用爲例，給大家重點闡述 注塑機液壓系統設計的方法和應該注意的一些問題。
設計注塑機液壓傳動系統的依據
（1）注塑機的總體布局和工藝要求，包括采用液壓傳動所完成的注塑機運動種類、機械設計時提出可能用的液壓執行元件的種類和型號、執行元件的位置及其空間的尺寸范圍、要求的自動化程度等。
（2）注塑機的工作循環、執行機構的運動方式（移動、轉動或擺動），以及完成的工作范圍。
（3）液壓執行元件的運動速度、調速范圍、工作行程、載荷性質和變化范圍。
（4）注塑機各部件的動作順序和互鎖要求，以及各部件的工作環境與占地面積等。
（5）液壓系統的工作性能，如工作平穩性、可靠性、換向精度、停留時間和沖出量等方面的要求。
（6）其它要求，如污染、腐蝕性、易燃性以及液壓裝置的質量、外形尺寸和經濟性等。
設計液壓傳動系統的步驟
1、明確對液壓傳動系統的工作要求，是設計液壓傳動系統的依據，由使用部門以技術任務書的形式提出。
2、擬定液壓傳動系統圖
（1）根據工作部件的運動形式，合理地選擇液壓執行元件；
（2）根據工作部件的性能要求和動作順序，列出可能實現的各種基本回路。此時應注意選擇合適的調速方案、速度換接方案，確定安全措施和卸荷措施，保證自動工作循環的完成和順序動作和可靠。
液壓傳動方案擬定后，應按國家標準規定的圖形符號繪制正式原理圖。圖中應標注出各液壓元件的型號規格，還應有執行元件的動作循環圖和電氣元件的動作循環表，同時要列出標準（或通用）元件及輔助元件一覽表。

3、計算液壓系統的主要參數和選擇液壓元件
（1）計算液壓缸的主要參數；
（2）計算液壓缸所需的流量并選用液壓泵；
（3）選用油管；
（4）選取元件規格；
（5）計算系統實際工作壓力；
（6）計算功率，選用電動機；
（7）發熱和油箱容積計算；
4、進行必要的液壓系統驗算。
5、液壓裝置的結構設計。
6、繪制液壓系統工作圖，編制技術文件。
設計液壓傳動系統時應注意問題
1、在組合基本回路時，要注意防止回路間相互干擾，保證正常的工作循環。
2、提高系統的工作效率，防止系統過熱。例如功率小，可用節流調速系統；功率大，最好用容積調速系統；經常停車制動，應使泵能夠及時地卸荷；在每一工作循環中耗油率差別很大的系統，應考慮用蓄能器或壓力補償變量泵等效率高的回路。
3、防止液壓沖擊，對于高壓大流量的系統，應考慮用液壓換向閥代替電磁換向閥，減慢換向速度；采用蓄能器或增設緩沖回路，消除液壓沖擊。
4、系統在滿足工作循環和生産率的前提下，應力求簡單，系統越複雜，産生故障的機會就越多。系統要安全可靠，對于做垂直運動提升重物的執行元件應設有平衡回路；對有嚴格順序動作要求的執行元件應采用行程控制的順序動作回路。此外，還應具有互鎖裝置和一些安全措施。
5、盡量做到標準化、系列化設計，減少專用件設計。

DVP-12 DVP-12-70 DVP-15 DVP-15-70 DVP-20 DVP-20-70 DVP-20-70-10 DVP-30 DVP-30-70 DVP-30-70-10 DVP-40  DVP-40-70

VP1-12-20 VP1-12-35 VP1-12-55 VP1-12-70 VP1-15-20 VP1-15-35 VP1-15-55 VP1-15-70 VP1-20-20 VP1-20-35
VP1-20-55 VP1-20-70 VP1-40-55 VP2-30-20 VP2-30-35 VP2-30-55 VP2-30-70 VP2-40-20 VP2-40-35 VP2-40-55
VP2-40-70
雙聯葉片泵：
YVP-15-35-20 YVP-15-55-20 YVP-15-70-20 YVP-20-35-20 YVP-20-55-20 YVP-20-70-20 YVP-30-35-20
YVP-30-55-20 YVP-30-70-20 YVP-40-35-20 YVP-40-55-20 YVP-40-70-20
擺線泵：
NLP TOP2MY1500 NLP TOP2MY200 NLP TOP2MY400 NLP TOP2MY750

TOP203HB TOP203HB-VB(附調壓閥） TOP204HB TOP204HB-VB(附調壓閥） TOP206HB TOP206HB-VB(附調壓閥）
TOP208HB TOP208HB-VB(附調壓閥） TOP210HB TOP210HB-VB(附調壓閥） TOP212HB TOP212HB-VB(附調壓閥）
TOP216HB TOP216HB-VB(附調壓閥） TOP220HB TOP220HB-VB(附調壓閥）

UOP208
UOP216
油泵電機：

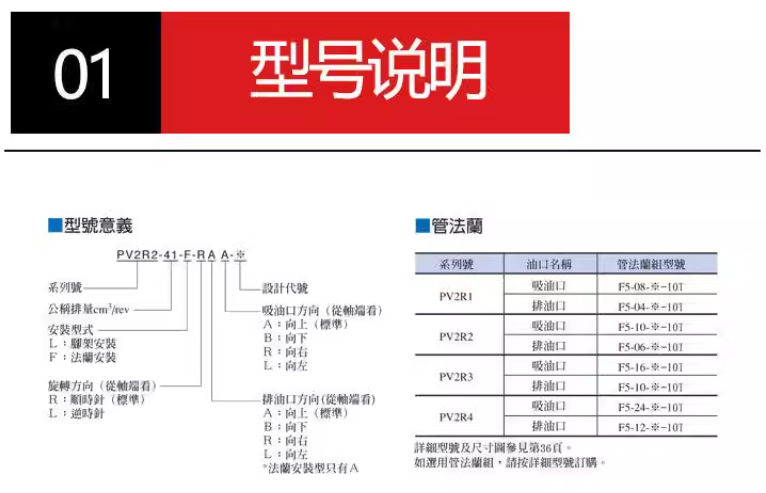

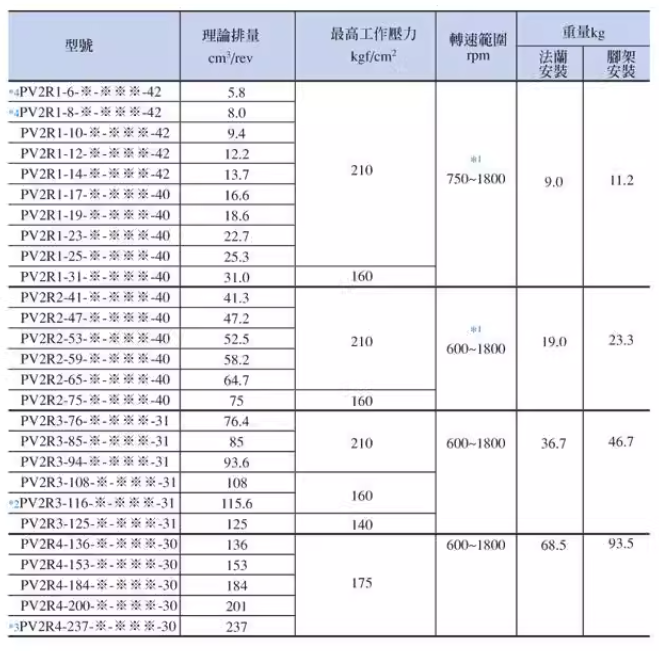

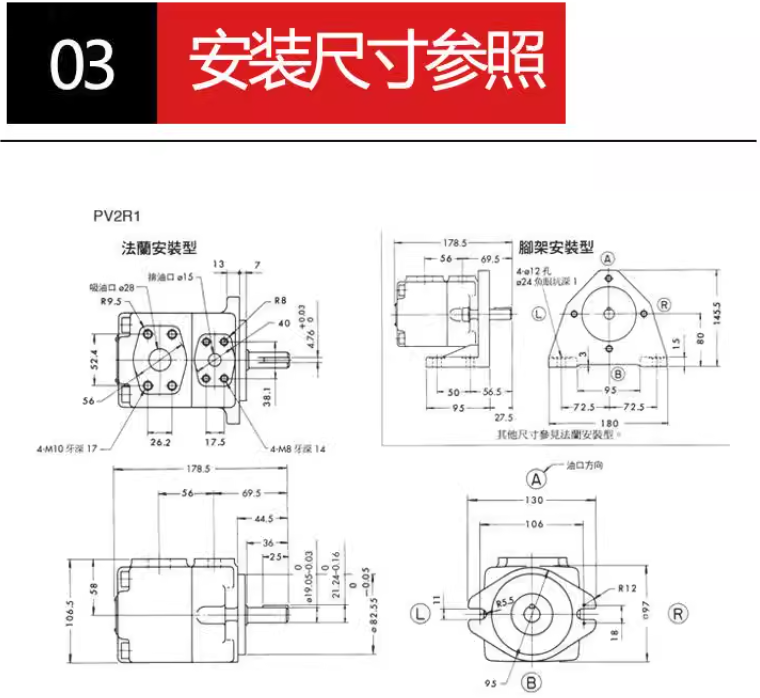

 0.75kw+VP15平鍵  0.75+vp15花鍵  0.75kw+VP20平鍵  0.75+vp20花鍵  1.5kw+VP15平鍵  1.5kw+vp15花鍵9齒  1.5kw+VP20平鍵  1.5kw+VP20花鍵  0.75kw+VP08平鍵  0.75kw+VP12平鍵  1.1kw+vp15平鍵  1.1kw+vp20平鍵  1.5kw+VP30平鍵  1.5kw+vp30花鍵9齒  2.2KW+VP30平鍵  2.2kw+vp30花鍵9齒  2.2Kw+VP40平鍵  4kw+vp40平鍵  2.2kw+vp40花鍵9齒  0.37kw+cbb油泵 0.75KW-VP20(12.7軸） 0.75KW-VP20(15.875軸 0.75KW-VP20（7齒小花） 0.75KW-VP20（9齒大花） 0.75KW-HGP/1A 0.75KW-HGP/2A 1.5KW-VP20(12.7軸） 1.5KW-VP20（15.875軸） 1.5KW-VP20(7齒花鍵） 1.5KW-VP20（9齒花鍵） 1.5KW-HGP/1A 1.5KW-HGP/2A 1.5KW-CBN 1.5KW-PV2R1 1.5KW-VP30/40 1.5KW-VP30/40（花鍵） 2.2KW-VP30/40 2.2KW-VP30/40（花鍵） 2.2KW-HGP/2A 2.2KW-HGP/3A 2.2KW-PV2R1 2.2KW-CBN 4KW-HGP/2A 4KW-HGP/3A 4KW-CBN 4KW-PV2R1 4KW-VP30/40 5.5KW-HGP/3A 5.5KW-PV2R1 5.5KW-PV2R2 5.5KW-CBN 5.5KW-VP30/40 7.5KW-PV2R1 7.5KW-PV2R2 7.5KW-HGP-3A 7.5KW-CBN

0.75KW-VP20(12.7軸） 0.75KW-VP20(15.875軸 0.75KW-VP20（7齒小花） 0.75KW-VP20（9齒大花） 0.75KW-HGP/1A 0.75KW-HGP/2A 1.5KW-VP20(12.7軸） 1.5KW-VP20（15.875軸） 1.5KW-VP20(7齒花鍵） 1.5KW-VP20（9齒花鍵） 1.5KW-HGP/1A 1.5KW-HGP/2A 1.5KW-CBN 1.5KW-PV2R1 1.5KW-VP30/40 1.5KW-VP30/40（花鍵） 2.2KW-VP30/40 2.2KW-VP30/40（花鍵） 2.2KW-HGP/2A 2.2KW-HGP/3A 2.2KW-PV2R1 2.2KW-CBN 4KW-HGP/2A 4KW-HGP/3A 4KW-CBN 4KW-PV2R1 4KW-VP30/40 5.5KW-HGP/3A 5.5KW-PV2R1 5.5KW-PV2R2 5.5KW-CBN 5.5KW-VP30/40 7.5KW-PV2R1 7.5KW-PV2R2 7.5KW-HGP-3A 7.5KW-CBN
1/2HP電機（400W)
1HP電機（750W)
2HP電機（1500W)
