液壓油缸原理結構圖講解

大家知道液壓系統中液壓油缸的原理結構是怎么樣的嗎？

液壓油缸 通常由后端蓋、缸筒、活塞桿、活塞組件、前端蓋等主要部分組成；爲防止油液向液壓缸外洩漏或由高壓腔向低壓腔洩漏，在缸筒與端蓋、活塞與活塞桿、活塞與缸筒、活塞桿與前端蓋之間均設置有密封裝置，在前端蓋外側，還裝有防塵裝置；爲防止活塞快速退回到行程終端時撞擊缸蓋，液壓缸端部還設置緩沖裝置；有時還需設置排氣裝置。

上圖以雙作用單活塞桿液壓缸的結構圖爲例，該液壓缸主要由缸底 1、缸筒 6、缸蓋 10、活塞 4、活塞桿 7 和導向套 8 等組成；缸筒一端與缸底焊接，另一端與缸蓋采用螺紋連接?；钊c活塞桿采用卡鍵連接，爲了保證液壓缸的可靠密封，在相應位置設置了密封圈 3、5、9、11 和防塵圈 12。下面對液壓缸的結構具體分析。
缸體組件
缸體組件與活塞組件形成的密封容腔承受油壓作用，因此，缸體組件要有足夠的強度，較高的表面精度可靠的密封性。
缸筒與端蓋的連接形式：a法蘭式連接 b半環式連接 d拉桿式連接 f內螺紋連接
(1)法蘭式連接，結構簡單，加工方便，連接可靠，但是要求缸筒端部有足夠的壁厚，用以安裝螺栓或旋入螺釘，它是常用的一種連接形式。
(2)半環式連接，分爲外半環連接和內半環連接兩種連接形式，半環連接工藝性好，連接可靠，結構緊湊，但削弱了缸筒強度。半環連接應用十分普遍，常用于無縫鋼管缸筒與端蓋的連接中。
(3)螺紋式連接，有外螺紋連接和內螺紋連接兩種，其特點是體積小，重量輕，結構緊湊，但缸筒端部結構複雜，這種連接形式一般用于要求外形尺寸小、重量輕的場合。
(4)拉桿式連接，結構簡單，工藝性好，通用性強，但端蓋的體積和重量較大，拉桿受力后會拉伸變長，影響效果。隻適用于長度不大的中、低壓液壓缸。
(5)焊接式連接，強度高，制造簡單，但焊接時易引起缸筒變形。
缸筒是液壓缸的主體，其內孔一般采用鏜削、絞孔、滾壓或珩磨等精密加工工藝制造，要求表面粗糙度在 0.1～0.4μm，使活塞及其密封件、支承件能順利滑動，從而保證密封效果，減少磨損；缸筒要承受很大的液壓力，因此，應具有足夠的強度和剛度。端蓋裝在缸筒兩端，與缸筒形成封閉油腔，同樣承受很大的液壓力，因此，端蓋及其連接件都應有足夠的強度。設計時既要考慮強度，又要選擇工藝性較好的結構形式。

活塞組件
活塞組件由活塞、活塞桿和連接件等組成。隨液壓缸的工作壓力、安裝方式和工作條件的不同，活塞組件有多種結構形式。
活塞與活塞桿的連接形式：螺紋式連接和半環式連接
活塞與活塞桿的連接最常用的有螺紋連接和半環連接形式，除此之外還有整體式結構、焊接式結構、錐銷式結構等。螺紋式連接，結構簡單，裝拆方便，但一般需備螺母防松裝置；半環式連接如圖所示，連接強度高，但結構複雜，裝拆不便，半環連接多用于高壓和振動較大的場合。

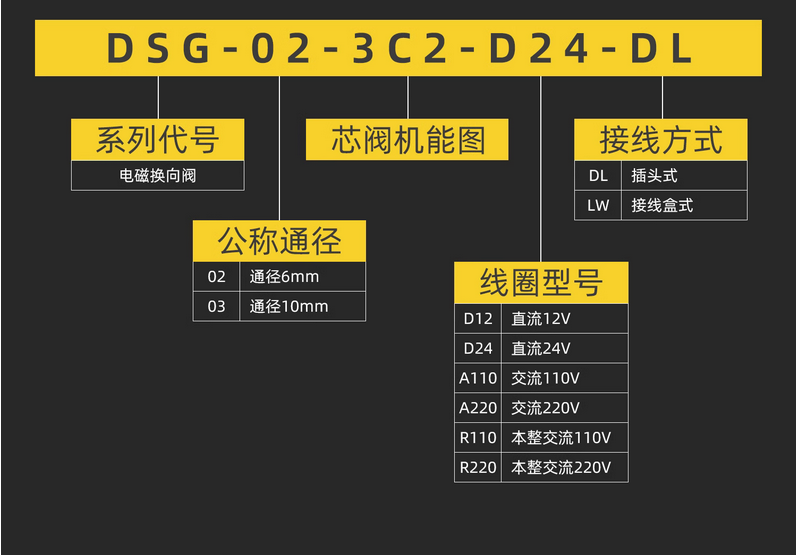

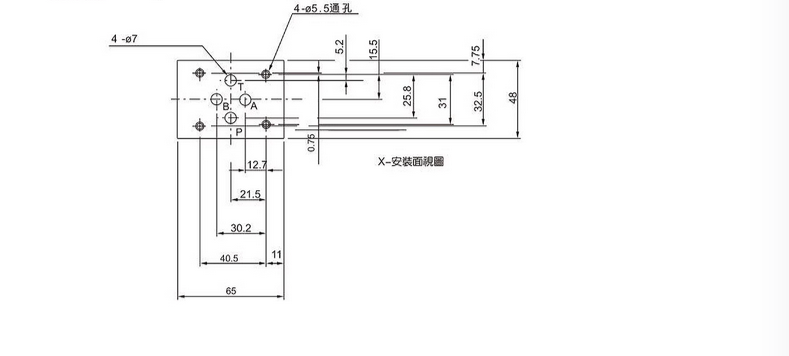

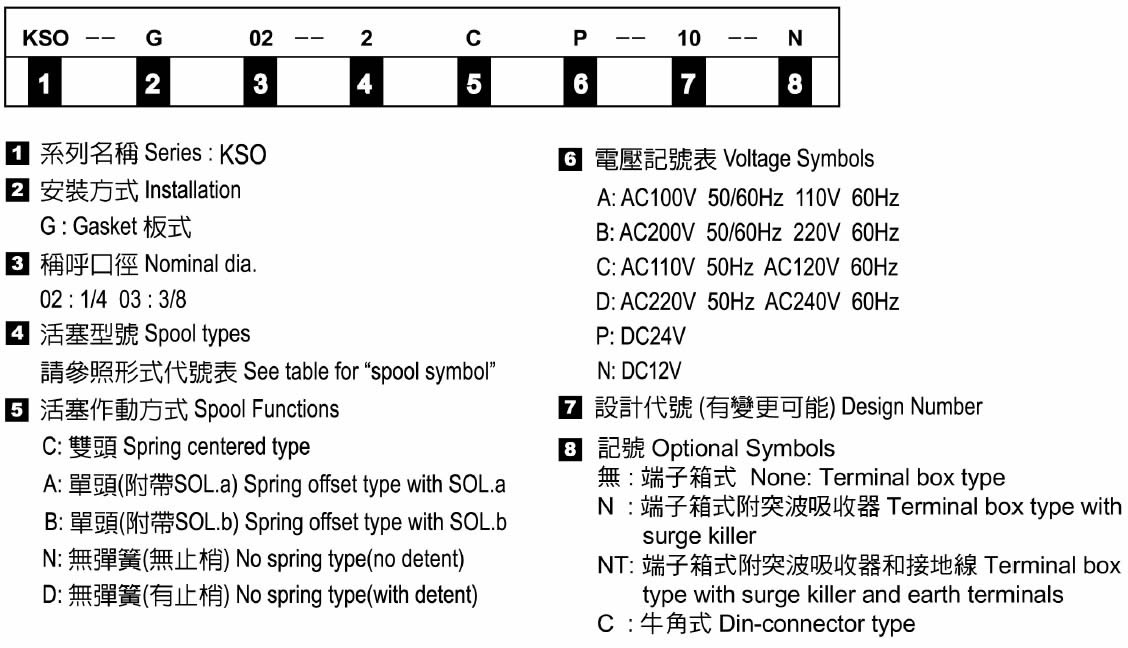

==============▼單頭6通徑(插座式)▼==============
DSG-02-2B2-D24-DL DSG-02-2B2-A120-DL DSG-02-2B2-A240-DL DSG-02-2B2L-D24-DL DSG-02-2B2B-D24-DL
DSG-02-2B2A-D24-DL DSG-02-2B3-D24-DL DSG-02-2B3B-D24-DL DSG-02-2B3A-D24-DL DSG-02-2B4B-D24-DL
DSG-02-2B60B-D24-DL DSG-02-2B8-D24-DL DSG-02-2B10B-D24-DL DSG-02-2B11B-D24-DL
==============▼單頭6通徑(接線盒式)▼==============
DSG-02-2B2-D24-LW DSG-02-2B2-A110-LW DSG-02-2B2-A220-LW DSG-02-2B2L-D24-LW DSG-02-2B2B-D24-LW
DSG-02-2B2A-D24-LW DSG-02-2B3-D24-LW DSG-02-2B3B-D24-LW DSG-02-2B3A-D24-LW DSG-02-2B4B-D24-LW
DSG-02-2B60B-D24-LW DSG-02-2B8-D24-LW DSG-02-2B10B-D24-LW DSG-02-2B11B-D24-LW
==============▼雙頭6通徑(插座式)▼==============
DSG-02-3C2-D24-DL DSG-02-3C2-A110-DL DSG-02-3C2-A220-DL DSG-02-3C4-D24-DL
DSG-02-3C4-A110-DL DSG-02-3C4-A220-DL DSG-02-3C60-D24-DL DSG-02-3C60-A110-DL
DSG-02-3C60-A220-DL DSG-02-2D2-D24-DL DSG-02-2D2-A110-DL DSG-02-2D2-A220-DL
DSG-02-2N2-D24-DL DSG-02-3C9-D24-DL DSG-02-3C10-D24-DL DSG-02-3C11-D24-DL DSG-02-3C12-D24-DL
==============▼雙頭6通徑(接線盒式)▼==============
DSG-02-3C2-D24-LW DSG-02-3C2-A110-LW DSG-02-3C2-A220-LW DSG-02-3C4-D24-LW
DSG-02-3C4-A110-LW DSG-02-3C4-A220-LW DSG-02-3C60-D24-LW DSG-02-3C60-A110-LW
DSG-02-3C60-A220-LW DSG-02-2D2-D24-LW DSG-02-2D2-A110-LW DSG-02-2D2-A220-LW
DSG-02-2N2-D24-LW DSG-02-3C9-D24-LW DSG-02-3C10-D24-LW DSG-02-3C11-D24-LW DSG-02-3C12-D24-LW
S-BSG-03-2B2-D24-N1-51 S-BSG-03-2B2-A240-N1-51 S-BSG-03-2B3A-D24-N1-51 S-BSG-03-2B3A-A240-N1-51
S-BSG-03-2B3B-D24-N1-51 S-BSG-03-2B3B-A240-N1-51 S-BSG-03-3C3-D24-N1-51 S-BSG-03-1PN/NP
S-BSG-06-2B2-D24-N1-51 S-BSG-06-2B2-A240-N1-51 S-BSG-06-2B3A-D24-N1-51 S-BSG-06-2B3A-A240-N1-51
S-BSG-06-2B3B-D24-N1-51 S-BSG-06-2B3B-A240-N1-51 S-BSG-06-1PN/NP S-BSG-10-2B3A-D24(A240)-N1-51
S-BSG-10-2B3B-D24(A240)-N1-51
==============▼溢流閥▼==============
BSG-03-2B3A-D24(A240)-N1-48 BSG-03-2B3B-D24(A240)-N1-48 BSG-03-2B2-D24(A240)-N1-48
BSG-03-3C3-D24(A240)-N1-48 BSG-06-2B3A-D24(A240)-N1-48 BSG-06-2B3B-D24(A240)-N1-48
BSG-06-2B2-D24(A240)-N1-48 BSG-10-2B3A-D24(A240)-N1-48 BSG-10-2B3B-D24(A240)-N1-48
BSG-03-1PN/NP BSG-06-1PN/NP BST-03-2B3A-D24(A240)-N1-48

BST-03-2B3B-D24(A240)-N1-48 BST-03-2B2-D24(A240)-N1-48 BST-06-2B3A-D24(A240)-N1-48
BST-06-2B3B-D24(A240)-N1-48 BST-06-2B2-D24(A240)-N1-48 BST-10-2B3A-D24(A240)-N1-48
BST-10-2B3B-D24(A240)-N1-48
