液壓系統基本回路介紹

液壓系統基本功能回路（簡稱基本回路）是組成各種液壓系統的基本單元。
如何確定基本回路并對它們進行分類，目前還沒有統一標準，以下幾條原則可以考慮：
1)基本回路應當是zui基本的，不能由其他基本回路組成。
2)隻能由通用液壓元件組成基本回路，不能包括專用的特殊元件。
3)應當按回路的作用來分類，而以達到該作用所采取的辦法來分目。
目前有些基本回路實質上可以由其他基本回路組成。如果把這種組合后的回路也列爲基本回路，一方面將使基本回路的數目增多，另一方面也混淆了基本回路與一般應用回路的界限。因此有必要規定基本回路的第1條原則，即相互獨立，是zui基本的回路單元，不能由其他基本回路組成。盡可能減少基本回路的數目。
其次是基本回路必須有通用性，適應面應當廣泛，不能把有些設備中的專用液壓件定爲基本回路，例如把機床專用操縱箱的回路定爲方向控制的基本回路就顯得太專門了，而且該操縱箱回路也可以分解爲調速回路和換向回路等基本回路，違背了第1條原則。當然不排斥各行業爲了使用方便可以積累本行業常用的一些典型回路，而這些典型回路可以是由幾個基本回路組成。但是不能把這種典型回路規定爲基本回路，基本回路應當比典型回路通用性更大。
第三點是涉及如何分類的問題，分類的根本出發點應當是按回路的作用來分。因爲研究基本回路的目的就是爲了利用它來組成液壓系統，因此按基本回路的作用來分類zui有利于應用。

液壓傳動的基本目的就是用液壓介質來傳遞能量，而液壓介質的能量是由其所具有的壓力及流量來表現的。而所有基本回路的作用就是控制液壓介質的壓力和流量（流量包括大小和方向），因此液壓基本回路的作用就是三個方面：控制壓力、控制流量的大小、控制流動的方向。所以基本回路可以按照這三方面的作用而分成三大類：壓力控制回路、流量（或速度）控制回路、方向控制回路。而目前的一些資料除了這三大類以外，還另設有液馬達回路、多缸配合回路等作爲單獨類別，有的甚至把順序回路、蓄能器回路等也作爲單獨類別而提出。實際上這些回路都可由前述三類回路所包括或由三類回路所組成。
下面就根據上述的三條原則來討論壓力控制、流量（或速度）控制及方向控制的基本回路。
壓力控制回路：
液壓系統中壓力控制的作用主要是以下4方面：
限壓：限制系統的最高壓力或最低壓力。
變壓：改變系統中局部回路的壓力。
卸壓：使回路壓力卸爲零壓（即油箱壓力）。
穩壓：維持系統的壓力穩定。
因此，壓力控制回路可以相應地分成限壓回路、變壓回路、卸壓回路和穩壓回路。

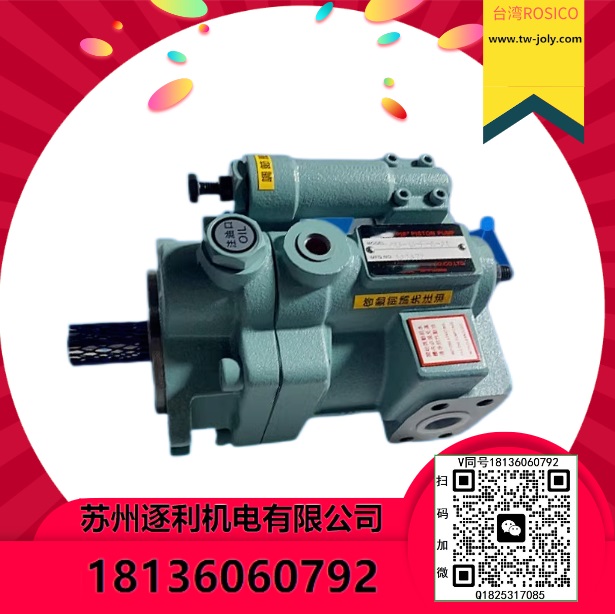

柱塞泵：
P08-A0-F-R-01 P08-A1-F-R-01 P08-A2-F-R-01 P08-A3-F-R-01 P16-A0-F-R-01 P16-A1-F-R-01
P16-A2-F-R-01 P16-A3-F-R-01 P22-A0-F-R-01 P22-A1-F-R-01 P22-A2-F-R-01 P22-A3-F-R-01
P36-A0-F-R-01 P36-A1-F-R-01 P36-A2-F-R-01 P36-A3-F-R-01 P46-A0-F-R-01 P46-A1-F-R-01
P46-A2-F-R-01 P46-A3-F-R-01 P70-A4-F-R-01 P46-C2-D3-F-R P16-D3-FR-01  P46-A0/A1/A2/A3-F-R-01

定量葉片泵：
150T-48-FR 150T-61-FR 150T-75-FR 150T-94-FR 150T-116-FR 150T-125-FR 150T+150T
50T-07-FR 50T-12-FR 50T-14-FR 50T-17-FR 50T-19-FR 50T-20-FR 50T-23-FR 50T-25-FR
50T-26-FR 50T-28-FR 50T-30-FR 50T-36FR 50T-39-FR 50T-40-FR
高壓葉片泵：
HVP-20-FA3 HVP-30-FA3 HVP-40-FA3 HVP-5440F-A3 HVP-0808F-A3 HVP-1212F-A3 HVP-1515F-A3
HVP-2020F-A3 HVP-3030F-A3 HVP-4040F-A3

PV2R1系列
PV2R1-10-F-RAA-41 PV2R1-10-F-RAB-41 PV2R1-10-F-RAL-41 PV2R1-10-F-RAR-41 PV2R1-10-L-RAA-41
PV2R1-10-L-RAB-41 PV2R1-10-L-RAL-41 PV2R1-10-L-RAR-41 PV2R1-12-F-RAA-41 PV2R1-12-F-RAB-41
PV2R1-12-F-RAL-41 PV2R1-12-F-RAR-41 PV2R1-12-L-RAA-41 PV2R1-12-L-RAB-41 PV2R1-12-L-RAL-41
PV2R1-12-L-RAR-41 PV2R1-14-F-RAA-41 PV2R1-14-F-RAB-41 PV2R1-17-F-RAA-41 PV2R1-19-F-RAA-41
PV2R1-31-F-RAA41 PV2R1-6-F-RAA-41 PV2R1-25-F-RAA-41
PV2R2系列：
PV2R2-26-F-RAA-41 PV2R2-26-F-RAB-41 PV2R2-26-F-RAL-41 PV2R2-26-F-RAR-41 PV2R2-26-L-RAA-41
PV2R2-26-L-RAB-41 PV2R2-26-L-RAL-41 PV2R2-26-L-RAR-41 PV2R2-33-F-RAA-41 PV2R2-33-F-RAB-41
PV2R2-33-F-RAL-41 PV2R2-33-F-RAR-41 PV2R2-33-L-RAA-41 PV2R2-33-L-RAB-41 PV2R2-33-L-RAL-41
PV2R2-33-L-RAR-41 PV2R2-41-F-RAA-41 PV2R2-41-F-RAB-41 PV2R2-41-F-RAL-41 PV2R2-41-F-RAR-41
PV2R2-41-L-RAA-41 PV2R2-41-L-RAB-41 PV2R2-41-L-RAL-41 PV2R2-41-L-RAR-41  PV2R2-47-F-RAA-41
PV2R2-47-F-RAB-41 PV2R2-47-F-RAL-41 PV2R2-47-F-RAR-41 PV2R2-47-L-RAA-41 PV2R2-47-L-RAB-41
PV2R2-47-L-RAL-41 PV2R2-47-L-RAR-41  PV2R2-53-F-RAA-41 PV2R2-53-F-RAB-41 PV2R2-53-F-RAL-41
PV2R2-53-F-RAR-41 PV2R2-53-L-RAA-41 PV2R2-53-L-RAB-41 PV2R2-53-L-RAL-41 PV2R2-53-L-RAR-41
PV2R2-59-F-RAA-41 PV2R2-59-F-RAB-41 PV2R2-65-F-RAA-41
PV2R3系列：
PV2R3-136-F-RAA-31  PV2R3-66-L-RAA-31 PV2R3-66-L-RAB-31 PV2R3-66-L-RAL-31 PV2R3-66-L-RAR-31
PV2R3-76-F-RAA-31 PV2R3-76-F-RAB-31 PV2R3-76-F-RAL-31 PV2R3-76-F-RAR-31 PV2R3-76-L-RAA-31
PV2R3-76-L-RAB-31 PV2R3-76-L-RAL-31 PV2R3-76-L-RAR-31 PV2R3-85-F-RAA-31 PV2R3-85-F-RAB-31
PV2R3-85-F-RAL-31 PV2R3-85-F-RAR-31 PV2R3-85-L-RAA-31 PV2R3-85-L-RAB-31 PV2R3-85-L-RAL-31
PV2R3-85-L-RAR-31 PV2R3-94-F-RAA-31 PV2R3-94-F-RAB-31 PV2R3-94-F-RAL-31 PV2R3-94-F-RAR-31
PV2R3-94-L-RAA-31 PV2R3-94-L-RAB-31 PV2R3-94-L-RAL-31 PV2R3-94-L-RAR-31
PV2R4系列：
PV2R4-136-F-RAA-30 PV2R4-153F-RAA-30 PV2R4-184F-RAA-30 PV2R4-200F-RAA-30 PV2R4-237F-RAA-30
PV2R4A-138-FRAA-10 PV2R4A-162-FRAA-10 PV2R4A-193-FRAA-10
PV2R11系列：
PV2R11-19/19F PV2R11-4-23-F-R-A PV2R11-12/12F PV2R11-31/12F1 PV2R11-4/4-F-RAA PV2R11-6/4-F-RAA
PV2R11-6/6-F-RAA PV2R11-8/4-F-RAA PV2R11-8/8-F-RAA PV2R11-10/4-F-RAA PV2R11-10/6-F-RAA
PV2R11-10/8-F-RAA PV2R11-10/10-F-RAA PV2R11-12/4-F-RAA PV2R11-12/6-F-RAA PV2R11-12/10-F-RAA
PV2R11-12/12-F-RAA PV2R11-16/6-F-RAA PV2R11-16/10-F-RAA PV2R11-20/6-F-RAA PV2R11-20/10-F-RAA
PV2R11-23/10-F-RAA
PV2R12系列：
PV2R12-10-26-F-REAA-41 PV2R12-10-26-L-REAA-41 PV2R12-10-33-F-REAA-41 PV2R12-10-33-L-REAA-41
PV2R12-10-41-F-REAA-41 PV2R12-10-41-L-REAA-41 PV2R12-10-47-F-REAA-41 PV2R12-10-47-L-REAA-41
PV2R12-10-53-F-REAA-41 PV2R12-10-53-L-REAA-41 PV2R12-10-59-F-REAA-41 PV2R12-10-59-L-REAA-41
PV2R12-10-65-F-REAA-41 PV2R12-10-65-L-REAA-41 PV2R12-12-26-F-REAA-41 PV2R12-12-26-L-REAA-41
PV2R12-12-33-F-REAA-41 PV2R12-12-33-L-REAA-41 PV2R12-12-41-F-REAA-41 PV2R12-12-41-L-REAA-41
PV2R12-12-47-F-REAA-41 PV2R12-12-47-L-REAA-41 PV2R12-12-53-F-REAA-41 PV2R12-12-53-L-REAA-41
PV2R12-12-59-L-REAA-41 PV2R12-12-65-L-REAA-41 PV2R12-14-26-L-REAA-41 PV2R12-14-33-L-REAA-41
PV2R12-14-41-L-REAA-41 PV2R12-14-47-L-REAA-41 PV2R12-14-53-L-REAA-41 PV2R12-14-59-L-REAA-41
PV2R12-14-65-L-REAA-41 PV2R12-17-26-L-REAA-41 PV2R12-17-33-L-REAA-41 PV2R12-17-41-L-REAA-41
PV2R12-17-47-L-REAA-41 PV2R12-17-53-L-REAA-41 PV2R12-17-59-L-REAA-41 PV2R12-17-65-L-REAA-41
PV2R12-19-26-L-REAA-41 PV2R12-19-33-L-REAA-41 PV2R12-19-41-L-REAA-41 PV2R12-19-47-L-REAA-41
PV2R12-19-53-L-REAA-41 PV2R12-25-47-F-REAA-41 PV2R12-25-53-F-REAA-41 PV2R12-25-59-F-REAA-41
PV2R12-25-65-F-REAA-41 PV2R12-31-26-F-REAA-41 PV2R12-31-33-F-REAA-41 PV2R12-31-41-F-REAA-41
PV2R12-31-47-F-REAA-41 PV2R12-31-53-F-REAA-41 PV2R12-31-59-F-REAA-41 PV2R12-31-65-F-REAA-41
PV2R12-6-26-F-REAA-41 PV2R12-6-26-L-REAA-41 PV2R12-6-33-F-REAA-41 PV2R12-6-33-L-REAA-41
PV2R12-6-41-F-REAA-41 PV2R12-6-41-L-REAA-41 PV2R12-6-47-F-REAA-41 PV2R12-6-47-L-REAA-41
PV2R12-6-53-F-REAA-41 PV2R12-6-53-L-REAA-41 PV2R12-6-59-F-REAA-41 PV2R12-6-59-L-REAA-41
PV2R12-6-65-F-REAA-41 PV2R12-6-65-L-REAA-41 PV2R12-8-26-F-REAA-41 PV2R12-8-26-L-REAA-41
PV2R12-8-33-F-REAA-41 PV2R12-8-33-L-REAA-41 PV2R12-8-41-F-REAA-41 PV2R12-8-41-L-REAA-41
PV2R12-8-47-F-REAA-41 PV2R12-8-47-L-REAA-41 PV2R12-8-53-F-REAA-41 PV2R12-8-53-L-REAA-41
PV2R12-8-59-F-REAA-41 PV2R12-8-59-L-REAA-41 PV2R12-8-65-F-REAA-41 PV2R12-8-65-L-REAA-41
PV2R13系列：
PV2R13-31/94-F-R
PV2R21系列：
PV2R21-53/31RAFF1 PV2R21-33/19 PV2R21-75/31RAFF1 PV2R21-33/30FR PV2R21-41/17-FR PV2R21-41/19-FR
PV2R23系列
PV2R23-75-153-F-RAAA-41 PV2R23-75-200-F-RAAA-41 PV2R23-41/116-F-R PV2R23-65-94-L-REAA-41
PV2R23-65/94-F-R PV2R23/116-53-F-R
PV2R24系列：
PV2R24-26-136-F-RAAA-41 PV2R24-26-153-F-RAAA-41 PV2R24-26-184-F-RAAA-41 PV2R24-26-200-F-RAAA-41
PV2R24-26-237-F-RAAA-41 PV2R24-33-136-F-RAAA-41 PV2R24-33-153-F-RAAA-41 PV2R24-33-184-F-RAAA-41
PV2R24-33-200-F-RAAA-41 PV2R24-33-237-F-RAAA-41 PV2R24-41-136-F-RAAA-41 PV2R24-41-153-F-RAAA-41
PV2R24-41-153-F-REAA-40 PV2R24-41-184-F-RAAA-41 PV2R24-41-184-F-REAA-40 PV2R24-41-200-F-RAAA-41
PV2R24-41-200-F-REAA-40 PV2R24-41-237-F-RAAA-41 PV2R24-41-237-F-REAA-40 PV2R24-47-136-F-RAAA-41
PV2R24-47-136-F-REAA-40 PV2R24-47-153-F-RAAA-41 PV2R24-47-153-F-REAA-40 PV2R24-47-184-F-RAAA-41
PV2R24-47-184-F-REAA-40 PV2R24-47-200-F-RAAA-41 PV2R24-47-200-F-REAA-40 PV2R24-47-237-F-RAAA-41
PV2R24-47-237-F-REAA-40 PV2R24-53-136-F-RAAA-41 PV2R24-53-136-F-REAA-40 PV2R24-53-153-F-RAAA-41
PV2R24-53-153-F-REAA-40 PV2R24-53-184-F-RAAA-41 PV2R24-53-184-F-REAA-40 PV2R24-53-200-F-RAAA-41
PV2R24-53-200-F-REAA-40 PV2R24-53-237-F-RAAA-41 PV2R24-53-237-F-REAA-40 PV2R24-59-136-F-RAAA-41
PV2R24-59-136-F-REAA-40 PV2R24-59-153-F-RAAA-41 PV2R24-59-153-F-REAA-40 PV2R24-59-184-F-RAAA-41
PV2R24-59-184-F-REAA-40 PV2R24-59-200-F-RAAA-41 PV2R24-59-200-F-REAA-40 PV2R24-59-237-F-RAAA-41
PV2R24-59-237-F-REAA-40 PV2R24-65-136-F-RAAA-41 PV2R24-65-136-F-REAA-40 PV2R24-65-153-F-RAAA-41
PV2R24-65-153-F-REAA-40 PV2R24-65-184-F-RAAA-41 PV2R24-65-184-F-REAA-40 PV2R24-65-200-F-RAAA-41
PV2R24-65-200-F-REAA-40 PV2R24-65-237-F-REAA-40 PV2R24-75-136-F-RAAA-41 PV2R24A-41-FRAAA-10
PV2R34A-76-FRAAA-10
PV2R32系列：
PV2R32-52/26-F-R PV2R32-60/33-F-R PV2R32-66/41-F-R PV2R32-76/47-F-R PV2R32-94/53-F-R
PV2R32-116/59-F-R PV2R32-125/65-F-R PV2R32-136/70-F-R

油泵電機：
0.75KW+VP20 0.75KW+VP15
1.5KW+VP20 1.5KW+VP15 1.5KW+VP30 1.5KW+VP40 1.5KW+VP12
2.2KW+VP30 2.2KW+VP40 2.2KW+VP20
3KW+VP30 3KW+VP40
3.75KW+VP30 3.75KW+VP40 3.75KW+VP45
4KW+VP40 4KW+VP30 4KW+VP45
5.5KW+HVP30 5.5KW+HVP40
C01-43B0 1HP 0.75KW C02-43B0 2HP 1.5KW C03-43B0 3HP 2.2/2.25KW C05-43B0 5HP 3.75KW
C7B-43B0 7.5HP 5.5/5.6KW C10-43B0 10HP 7.5KW

1HP-0.75KW 配VP20 軸12.7  1HP-0.75KW 配VP20 大軸15.875  1HP-0.75KW 配VP40 軸19.05
1HP-0.75KW 配PV2R1 軸19.05  1HP-0.75KW 配HGP-2A 軸12.5  2HP-1.5KW 配VP20 軸12.7
2HP-1.5KW 配VP20 大軸15.875  2HP-1.5KW 配VP40 軸19.05  2HP-1.5KW 配PV2R1 軸19.05  2HP-1.5KW 配HGP-2A 軸12.5
3HP-2.2KW 配VP20 軸12.7  3HP-2.2KW 配VP20 大軸15.875  3HP-2.2KW 配VP40 軸19.05  3HP-2.2KW 配PV2R1 軸19.05
3HP-2.2KW 配HGP-2A 軸12.5
5HP-3.7KW 配VP20 軸12.7  5HP-3.7KW 配HGP-3A 軸15.875  5HP-3.7KW 配VP40 軸19.05  5HP-3.7KW 配PV2R1 軸19.05
7.5HP-5.5KW 配VP40 軸19.05  7.5HP-5.5KW 配PV2R1 軸19.05
10HP-7.5KW 配VP40 軸19.05  10HP-7.5KW 配PV2R1 軸19.05
