液壓系統中子系統的劃分講解

將複雜的液壓系統分解成多個子系統，然后分別對各個子系統進行分析，是閱讀液壓系統原理圖的重要方法和技巧，也是使液壓系統原理圖的閱讀條理化的重要手段。給劃分好的子系統命名，并繪制出各個子系統的原理圖是對各個子系統進行原理分析的前提。

(1)子系統的劃分方法

由多個執行元件組成的複雜液壓系統主要依據執行元件的個數劃分子系統，如果液壓油源結構和組成複雜，也可以把液壓油源單獨劃分爲一個子系統。隻有一個執行元件的液壓系統可以按照組成元件的功能來劃分子系統，此外結構複雜的子系統有可能還需要進一步被分解成多個下一級子系統?？傊?，應該令原理圖中所有的元件都能被劃分到某一個子系統中。

①按照執行元件個數劃分子系統的方法是把爲同一個執行元件服務的所有元件劃歸爲一個子系統，有時系統中某些元件可能同時爲多個子系統服務，此時在繪制子系統原理圖時，可以把這個元件同時繪制到多個子系統中，在分析子系統工作原理時均分析該元件的作用。液壓油源可以重複出現在所有子系統中，也可以在各個子系統中省略油源，當油源單獨成爲子系統時，則油源不應該再出現在子系統中。

②油源單獨劃分爲子系統。如果液壓系統 的供油隻由一個定量液壓泵供給，則液壓系統的油源結構簡單，不需要單獨分析油源的工作原理。但往往液壓系統的油源組成結構複雜，由一個或多個液壓泵供油，或液壓泵的變量方式複雜，此時可以在根據執行元件劃分子系統的基礎上，再把油源單獨作爲一個子系統進行分析，分析油源的工作原理或變量方式及變量特性。

變量泵是在變量控制系統的控制下實現變量的，由變量泵供油的液壓系統能夠?qū)崿F(xiàn)恒壓、恒流量以及恒功率等變量特性。例如圖8中變量泵變量控制系統由變量活塞、變量控制閥以及單向閥組成，能夠?qū)崿F(xiàn)恒功率的變量特性，在劃分子系統時，可以把由該變量泵組成的油源劃分爲一個子系統單獨進行分析。

雙泵供油的液壓油源如圖9所示，在劃分子系統時，也最好把這一油源單獨劃分爲一個子系統進行分析。

③單個執行元件組成的系統劃分子系統以及子系統中再劃分子系統。在分析由單個元件組成的複雜液壓系統或結構複雜的液壓子系統時，可根據液壓系統或子系統中元件的功能對液壓系統或子系統進行進一步分解，再根據元件的功能把整個系統歸結爲多個基本回路，根據基本回路工作原理及特點進行分析。

(2)子系統命名

子系統的個數和各個子系統的組成結構確定后，應該對各個子系統進行編號或命名，從而有利于子系統的分析和記錄，尤其有利于分析各子系統之間的連接關系。在對各個子系統進行命名時，最好根據子系統在整個液壓系統中的作用、特點及功能進行命名，可以使用中文名稱進行命名，也可以使用漢語拼音首字母進行命名，還可以用數字方式進行命名。

(3)重新繪制子系統原理圖

重新繪制子系統原理圖能夠使子系統的劃分更加明確，防止后續分析中出現丟失元件、各個子系統之間元件混淆等錯誤。重新繪制子系統原理圖時，應該把從液壓油源到各個執行元件之間的所有元件都繪制出來，形成一個完整的液壓回路，這樣對后續子系統的工作原理分析更加有利。如果液壓油源結構複雜或液壓油源被單獨劃分爲一個子系統，則不要把液壓油源包含到各個子系統的原理圖中，而隻需要在每個子系統和油源的斷開處標注出油源的供油即可。有時有些液壓元件同時在若干個子系統中起作用，在繪制子系統原理圖時，應該把該元件繪制在所有包含該元件的各個子系統中。

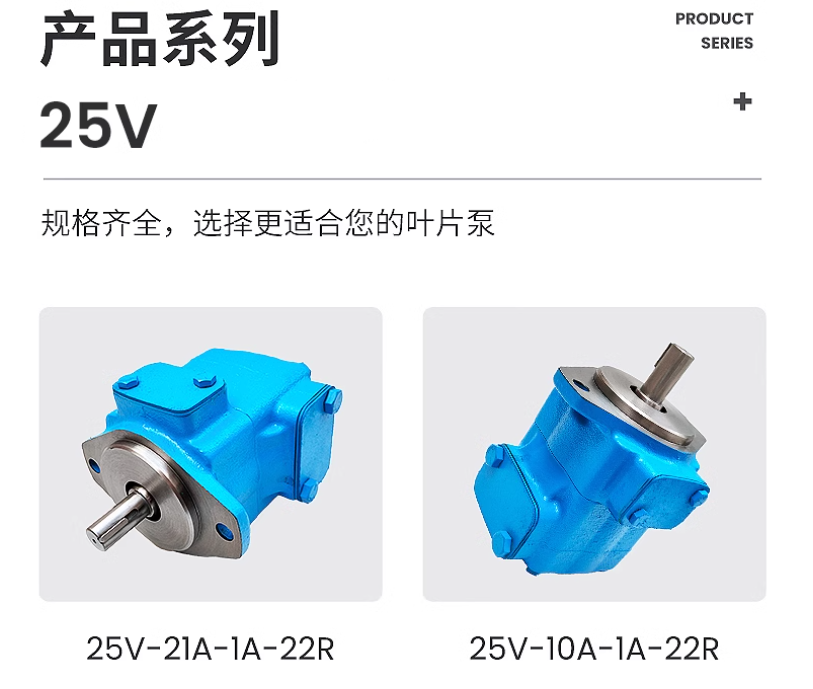

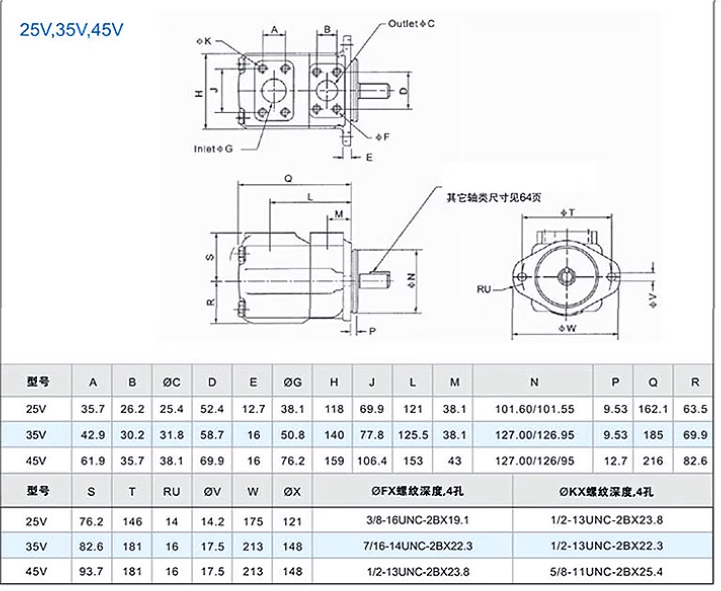

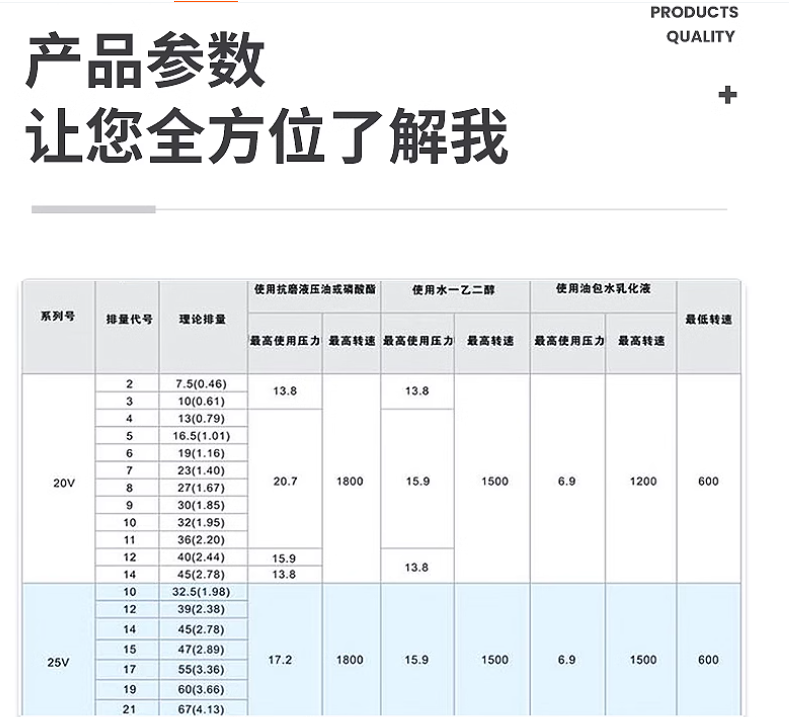

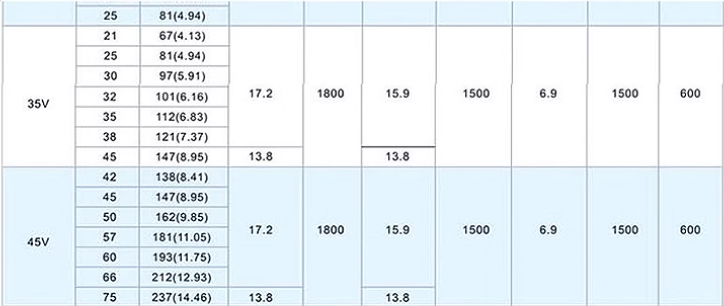

25V-10A-（1A 1B 1C 1D）-22R
25V-12A-（1A 1B 1C 1D）-22R

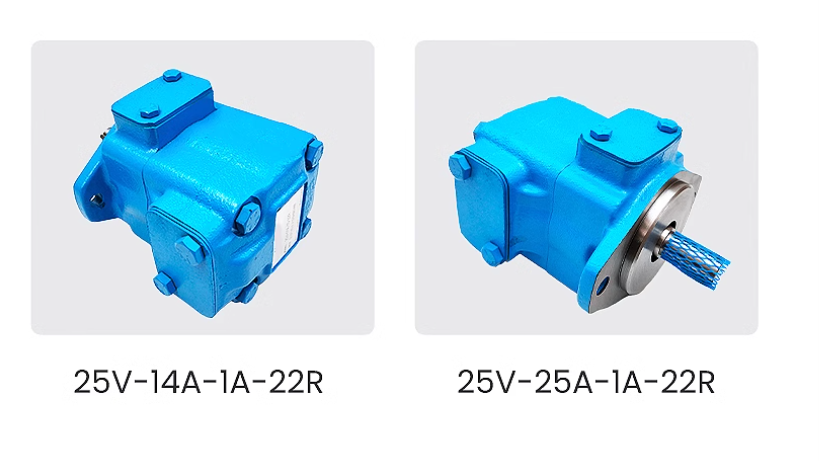

25V-14A-（1A 1B 1C 1D）-22R
25V-15A-（1A 1B 1C 1D）-22R
25V-17A-（1A 1B 1C 1D）-22R
25V-19A-（1A 1B 1C 1D）-22R
25V-21A-（1A 1B 1C 1D）-22R
25V-25A-（1A 1B 1C 1D）-22R

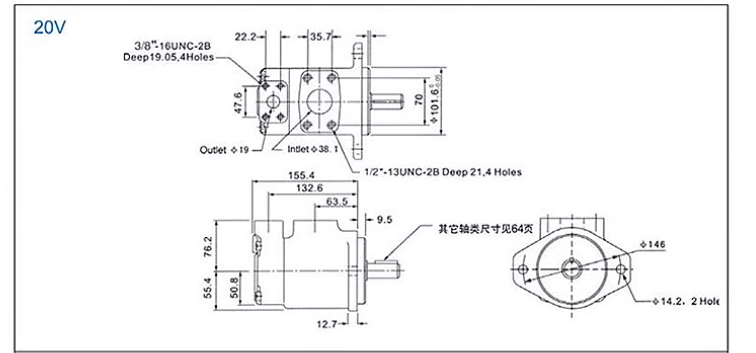

35VQ35A-1CR  25VQ17A-1CR  45VQ60A-86CR  4525VQ60A12-1CCL  3520VQ21A8-1CCR  2520VQ12A5-1CCR  45VQ57A-1BL  35V骨架油封  25V15AM-IA22R  35V38A-1CR  20VQ系列  25VQ系列  35VQ系列  45VQ系列  20V系列  25V系列  35V系列  45V系列  泵芯  20VQ  20V  25VQ  25V  35VQ  35V  45VQ  45V  4535VQ  4535V  4525VQ  4525V  4520V  4520VQ  3525VQ  3525V  3520V  3520VQ  2520VQ  2520V  25V-10A  25V-12A  25V-14A  25V-15A
45VQ57A-1CL 4535VQ50A35-1DD 4520V60A12-1CCL 25VQ14A-1CF 25VQ14A-1DR 35V25A-1CR  3525VQ-38A21-1CCR 35V38A-1CR 35VQ30A-1BR 45V60A-1AR 4525V-60A17-1CC-22L  45VQ60A-1BL
25VQ21A-86C20R
DSG-01-2B2-D24-N1-50    DSG-01-2B2-A120-N1-50    DSG-01-2B2-A240-N1-50    DSG-01-2B2L-D24-N1-50    DSG-01-2B2B-D24-N1-50    DSG-01-2B2A-...-N1-50    DSG-01-2B3-...-N1-50    DSG-01-2B3B-...-N1-50    DSG-01-2B3A-...-N1-50    DSG-01-2B4B-...-N1-50    DSG-01-2B60B-...-N1-50    DSG-01-2B8-...-N1-50    DSG-01-2B10B-...-N1-50    DSG-01-2B11B-...-N1-50    DSG-01-2B2-D24-50    DSG-01-2B2-A120-50    DSG-01-2B2-A240-50    DSG-01-2B2L-...-50    DSG-01-2B2B-...-50    DSG-01-2B2A-...-50    DSG-01-2B3-...-50    DSG-01-2B3B-...-50    DSG-01-2B3A-...-50    DSG-01-2B4B-...-50    DSG-01-2B60B-...-50    DSG-01-2B8-...-50    DSG-01-2B10B-...-50    DSG-01-2B11B-...-50    DSG-01-3C2-D24-N1-50    DSG-01-3C2-A120-N1-50    DSG-01-3C2-A240-N1-50    DSG-01-3C4-D24-N1-50    DSG-01-3C4-A120-N1-50    DSG-01-3C4-A240-N1-50    DSG-01-3C60-D24-N1-50    DSG-01-3C60-A120-N1-50    DSG-01-3C60-A240-N1-50    DSG-01-2D2-D24-N1-50    DSG-01-2D2-A120-N1-50    DSG-01-2D2-A240-N1-50    DSG-01-2N2-...-N1-50    DSG-01-3C9-...-N1-50    DSG-01-3C10-...-N1-50    DSG-01-3C11-...-N1-50    DSG-01-3C12-...-N1-50    DSG-01-3C2-D24-50    DSG-01-3C2-A120-50    DSG-01-3C2-A240-50    DSG-01-3C4-D24-50    DSG-01-3C4-A120-50    DSG-01-3C4-A240-50    DSG-01-3C60-D24-50    DSG-01-3C60-A120-50    DSG-01-3C60-A240-50    DSG-01-2D2-D24-50    DSG-01-2D2-A120-50    DSG-01-2D2-A240-50    DSG-01-2N2-...-50    DSG-01-3C9-...-50    DSG-01-3C10-...-50    DSG-01-3C11-...-50    DSG-01-3C12-...-50    DSG-02-2B2-DL (DC24V)    DSG-02-2B2-DL (AC220V)    DSG-02-3C2-DL (DC24V)    DSG-02-3C2-DL (AC220V)    DSG-02-3C3-DL (DC24V)    DSG-02-3C3-DL (AC220V)    DSG-02-3C4-DL （DC24V)    DSG-02-3C4-DL （AC220V)    DSG-02-3C6-DL (DC24V)    DSG-02-3C6-DL (AC220V)    DSG-02-2B2-LW (DC24V)    DSG-02-2B2-LW (AC220V)    DSG-02-3C2-LW (DC24V))    DSG-02-3C2-LW (AC220V)    DSG-02-3C3-LW (DC24V))    DSG-02-3C3-LW (AC220V)    DSG-02-3C4-LW (DC24V)    DSG-02-3C4-LW (AC220V)    DSG-02-3C6-LW (DC24V)    DSG-02-3C6-LW (AC220V)
SQP2 SQP2-21-1B-18 SQP2-15-1C-18  SQP1-2-1A/B/C/D-18 SQP1-3-1A/B/C/D-18 SQP1-4-1A/B/C/D-18 SQP1-5-1A/B/C/D-18 SQP1-6-1A/B/C/D-18 SQP1-7-1A/B/C/D-18 SQP1-8-1A/B/C/D-18 SQP1-10-1A/B/C/D-18 SQP1-11-1A/B/C/D-18 SQP1-12-1A/B/C/D-18 SQP1-14-1A/B/C/D-18  SQP2-10-(1A 1B 1C 1D)-18 SQP2-12-(1A 1B 1C 1D)-18 SQP2-14-(1A 1B 1C 1D)-18 SQP2-15-(1A 1B 1C 1D)-18 SQP2-17-(1A 1B 1C 1D)-18 SQP2-19-(1A 1B 1C 1D)-18 SQP2-21-(1A 1B 1C 1D)-18 SQP2-25-(1A 1B 1C 1D)-18
PV2R1-6-F-R PV2R1-8-F-R PV2R1-10-F-R PV2R1-12-F-R PV2R1-14-F-R PV2R1-17-F-R PV2R1-19-F-R PV2R1-21-F-R PV2R1-23-F-R PV2R1-25-F-R PV2R1-28-F-R PV2R1-31-F-R PV2R1-33-F-R PV2R2-23 PV2R2-26 PV2R2-33 PV2R2-41 PV2R2-47 PV2R2-53 PV2R2-59 PV2R2-65
PV2R2-75 PV2R2-31   PV2R1-4RAF1  PV2R1-6RAF1  PV2R1-8RAF1  PV2R1-10RAF1  PV2R1-12RAF1  PV2R1-14RAF1  PV2R1-17RAF1  PV2R1-19RAF1  PV2R1-23RAF1  PV2R1-25RAF1  PV2R1-28RAF1  PV2R1-31RAF1
PV2R1-6-FR   PV2R1-8-FR   PV2R1-10-FR PV2R1-12-FR   PV2R1-14-FR   PV2R1-17-FR   PV2R1-19-FR   PV2R1-21-FR   PV2R1-23-FR   PV2R1-25-FR   PV2R1-28-FR   PV2R1-31-FR  PV2R1-4-FR
PV2R1-6 PV2R1-8 PV2R1-10 PV2R1-12 PV2R1-14 PV2R1-17 PV2R1-19 PV2R1-23 PV2R1-25 PV2R1-28 PV2R1-31
PV2R24-41-136-F-REAA-41 PV2R24-47-184-F-REAA-41 PV2R24-53-184-F-REAA-41 PV2R24-59-153-F-REAA-41 PV2R24-65-237-F-REAA-41 PV2R24-75-200-F-REAA-41 PV2R24-47-153-F-REAA-41 PV2R24-65-200-F-REAA-41 PV2R24-53-136-F-REAA-41
PV2R34-76-153-F-REAA-41 PV2R34-85-184-F-REAA-41 PV2R34-94-136-F-REAA-41 PV2R34-108-184-F-REAA-41 PV2R34-116-200-F-REAA-41 PV2R34-125-237-F-REAA-41 PV2R34-76-136-F-REAA-41 PV2R34-94-184-F-REAA-41 PV2R34-85-200-F-REAA-41
PV2R12-25-33 PV2R12-25-41 PV2R12-25-47 PV2R12-25-53 PV2R12-25-59 PV2R12-25-65 PV2R12-25-75 PV2R12-28-33 PV2R12-28-41 PV2R12-28-47 PV2R12-28-53 PV2R12-28-59 PV2R12-28-65 PV2R12-28-75 PV2R12-31-59
PV2R2-26-F-RAA-41 PV2R2-33-F-RAA-41 PV2R2-41-F-RAA-41 PV2R2-47-F-RAA-41 PV2R2-53-F-RAA-41 PV2R2-59-F-RAA-41 PV2R2-65-F-RAA-41 PV2R2-75-F-RAA-41 S-PV2R2-26 S-PV2R2-33 S-PV2R2-41 S-PV2R2-47 S-PV2R2-53 S-PV2R2-59 S-PV2R2-65 S-PV2R2-75 PV2R2-41-F1 PV2R2-33-F1
PVL2-26 PVL2-33 PVL2-41 PVL2-47 PVL2-53 PVL2-59 PVL2-65 PVL2-75 PV2R2-26 PV2R2-33 PV2R2-41 PV2R2-47 PV2R2-53 PV2R2-59 PV2R2-65 PV2R2-75

EBG-03-H EBG-03-C EBG-06-C EBG-06-H EBG-10-C EBG-10-H EDG-01-C EDG-01-H EDG-01-A70 EDG-01-A45 EDG-01-C EDG-01-H EDG-01-A45 EDG-01-A70 EBG-03-C-R EBG-03-H-R EBG-03-C-L EBG-03-H-L EBG-06-C-R EBG-06-H-R EBG-06-C-L EBG-06-H-L EBG-03-A45/A70-REBG-06-A45/A70-R EBG-10-C/H-R EDG-01-C EDG-01-H EDG-01-A45 EBG-03-C-R 或L EBG-03-H-R 或L EBG-03-A45-R 或L EBG-06-C-R 或L EBG-06-H EBG-03-H EBG-06-C EBG-03-C EFBG-125-H  EFBG-125-C  EDG-01-H EDG-01-C 雙比例閥放大器 EDG-01-A70 EDG-01-A45
