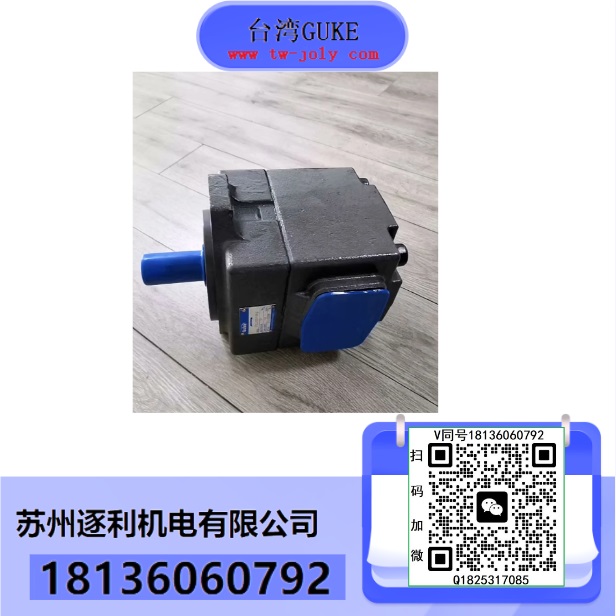

GUKE注塑機油泵PV2R1-8-10-14-19-23-25-28-31低噪音定量葉片泵

GUKE注塑機油泵PV2R1-8-10-14-19-23-25-28-31低噪音定量葉片泵

液壓系統常用管接頭總結

管接頭的作用是把液壓系統元件和油管連接起來。在選擇管接頭時，必須使它具有足夠的通流能力和較小的壓力損失，同時做到裝卸方便、連接牢固、密封可靠、外形緊湊。常用的管接頭種類很多，按油管與接頭的連接方式分爲：擴口式、焊接式、卡套式、扣壓式、可拆卸式、快換式和伸縮管接頭等。有關液壓傳動設計手冊中列有各種管接頭的結構形式、尺寸系列與使用條件，需要時可根據手冊中規定的標準選取介紹幾種常用管接頭。

1.薄壁管擴口式管接頭。圖8(a)所示爲擴口式管接頭，它是利用油管1管端的擴口在管套的壓緊下進行密封。這種管接頭結構簡單，適用于銅管、薄壁鋼管、尼龍管和塑料管的連接。適用于中低壓管路系統，對于水和氣壓管路系統亦可選用，******工作壓力取決于管材和管徑，規定爲3.5～16MPa。

2.焊接式管接頭。圖8(b)所示爲焊接管接頭，由管與接頭內芯1焊接而成，接頭內芯的球面與接頭體錐孔面緊密相連，具有密封性好、結構簡單、耐壓性強高等優點。缺點是焊接較麻煩，適用于高壓厚壁鋼管的連接。適用于液壓油爲介質的管路系統。工作壓力≤32MPa;工作溫度爲-25～+80℃。安裝時焊接量大，要求焊接質量高，且裝拆不便。

3.卡套式管接頭。圖8(c)爲液壓系統卡套式管接頭，它是利用彈性極好的卡套2卡住油管1而密封。其特點是結構簡單、安裝方便，油管外壁尺寸精度要求較高?？ㄌ资焦芙宇^適用于高壓冷拔無縫鋼管連接且卡套制造精度要求高。卡套式管接頭用于以油、氣爲介質的管路系統。適用的壓力范圍有兩級：中壓級16MPa；高壓級32MPa。

4.扣壓式管接頭。圖8(d)所示爲扣壓式管接頭，這種管接頭是由接頭外套1和接頭芯子2組成的。此接頭適用于軟管連接。

5.可拆卸式管接頭。圖8(e)爲可拆卸式管接頭。此接頭的結構是將接頭外套1和接頭芯子2上做成六角形，便于經常拆卸軟管。適用于高壓小直徑軟管連接。

6.快換接頭。圖8(f)爲快換接頭，此接頭便于快速拆裝油管。其原理爲：當卡箍6向左移動時，鋼珠5從插嘴4的環槽中向外退出，插嘴不再被卡住，可以迅速?gòu)牟遄?中抽出。此時管塞2和3在各自的彈簧力作用下將兩個管口關閉，使油管內的油液不會流失。這種管接頭適用于需要經常拆卸的軟管連接。

7.伸縮管接頭。圖8(g)爲伸縮管接頭，這種管接頭由內管1和外管2組成，內管可以在外管內自由滑動并用密封圈密封。內管外徑必須經過精密加工。這種管接頭適用于連接件有相對運動的管道的連接。

8.鋼絲編織膠管接頭。適用于以油、水、氣爲介質的管路系統。壓力范圍：隨管徑不同爲6～40MPa;介質溫度：油-30—+80℃，水<80℃，空氣-30—+50℃。

9.三瓣式膠管接頭。適用于以油、水、氣爲介質的管路系統，工作壓力和介質溫度由膠管決定。

10.快速接頭。適用的工作壓力≤32MPa；工作溫度爲- 20～+80℃；壓力損失（在額定壓力下）<0. 2MPa。

11.錐螺紋連接的管接頭。錐螺紋連接的焊接式管接頭適用于油爲介質的管路系統。工作壓力≤16MPa;工作溫度爲-25～+80℃。錐螺紋連接的卡套式管接頭適用于油、氣及一般腐蝕性介質的管路系統。錐螺紋連接的擴口式管接頭適用于油、水、氣爲介質的管路系統。******工作壓力取決于管材和管徑，規定爲3.5～16MPa。

12.方形法蘭。用于管路與液壓系統元件和管路與管路間的連接，適用的工作壓力爲20MPa。

25V-10A-（1A 1B 1C 1D）-22R
25V-12A-（1A 1B 1C 1D）-22R
25V-14A-（1A 1B 1C 1D）-22R
25V-15A-（1A 1B 1C 1D）-22R
25V-17A-（1A 1B 1C 1D）-22R
25V-19A-（1A 1B 1C 1D）-22R
25V-21A-（1A 1B 1C 1D）-22R
25V-25A-（1A 1B 1C 1D）-22R
35VQ35A-1CR  25VQ17A-1CR  45VQ60A-86CR  4525VQ60A12-1CCL  3520VQ21A8-1CCR  2520VQ12A5-1CCR  45VQ57A-1BL  35V骨架油封  25V15AM-IA22R  35V38A-1CR  20VQ系列  25VQ系列  35VQ系列  45VQ系列  20V系列  25V系列  35V系列  45V系列  泵芯  20VQ  20V  25VQ  25V  35VQ  35V  45VQ  45V  4535VQ  4535V  4525VQ  4525V  4520V  4520VQ  3525VQ  3525V  3520V  3520VQ  2520VQ  2520V  25V-10A  25V-12A  25V-14A  25V-15A
45VQ57A-1CL 4535VQ50A35-1DD 4520V60A12-1CCL 25VQ14A-1CF 25VQ14A-1DR 35V25A-1CR  3525VQ-38A21-1CCR 35V38A-1CR 35VQ30A-1BR 45V60A-1AR 4525V-60A17-1CC-22L  45VQ60A-1BL
25VQ21A-86C20R
DSG-01-2B2-D24-N1-50    DSG-01-2B2-A120-N1-50    DSG-01-2B2-A240-N1-50    DSG-01-2B2L-D24-N1-50    DSG-01-2B2B-D24-N1-50    DSG-01-2B2A-...-N1-50    DSG-01-2B3-...-N1-50    DSG-01-2B3B-...-N1-50    DSG-01-2B3A-...-N1-50    DSG-01-2B4B-...-N1-50    DSG-01-2B60B-...-N1-50    DSG-01-2B8-...-N1-50    DSG-01-2B10B-...-N1-50    DSG-01-2B11B-...-N1-50    DSG-01-2B2-D24-50    DSG-01-2B2-A120-50    DSG-01-2B2-A240-50    DSG-01-2B2L-...-50    DSG-01-2B2B-...-50    DSG-01-2B2A-...-50    DSG-01-2B3-...-50    DSG-01-2B3B-...-50    DSG-01-2B3A-...-50    DSG-01-2B4B-...-50    DSG-01-2B60B-...-50    DSG-01-2B8-...-50    DSG-01-2B10B-...-50    DSG-01-2B11B-...-50    DSG-01-3C2-D24-N1-50    DSG-01-3C2-A120-N1-50    DSG-01-3C2-A240-N1-50    DSG-01-3C4-D24-N1-50    DSG-01-3C4-A120-N1-50    DSG-01-3C4-A240-N1-50    DSG-01-3C60-D24-N1-50    DSG-01-3C60-A120-N1-50    DSG-01-3C60-A240-N1-50    DSG-01-2D2-D24-N1-50    DSG-01-2D2-A120-N1-50    DSG-01-2D2-A240-N1-50    DSG-01-2N2-...-N1-50    DSG-01-3C9-...-N1-50    DSG-01-3C10-...-N1-50    DSG-01-3C11-...-N1-50    DSG-01-3C12-...-N1-50    DSG-01-3C2-D24-50    DSG-01-3C2-A120-50    DSG-01-3C2-A240-50    DSG-01-3C4-D24-50    DSG-01-3C4-A120-50    DSG-01-3C4-A240-50    DSG-01-3C60-D24-50    DSG-01-3C60-A120-50    DSG-01-3C60-A240-50    DSG-01-2D2-D24-50    DSG-01-2D2-A120-50    DSG-01-2D2-A240-50    DSG-01-2N2-...-50    DSG-01-3C9-...-50    DSG-01-3C10-...-50    DSG-01-3C11-...-50    DSG-01-3C12-...-50    DSG-02-2B2-DL (DC24V)    DSG-02-2B2-DL (AC220V)    DSG-02-3C2-DL (DC24V)    DSG-02-3C2-DL (AC220V)    DSG-02-3C3-DL (DC24V)    DSG-02-3C3-DL (AC220V)    DSG-02-3C4-DL （DC24V)    DSG-02-3C4-DL （AC220V)    DSG-02-3C6-DL (DC24V)    DSG-02-3C6-DL (AC220V)    DSG-02-2B2-LW (DC24V)    DSG-02-2B2-LW (AC220V)    DSG-02-3C2-LW (DC24V))    DSG-02-3C2-LW (AC220V)    DSG-02-3C3-LW (DC24V))    DSG-02-3C3-LW (AC220V)    DSG-02-3C4-LW (DC24V)    DSG-02-3C4-LW (AC220V)    DSG-02-3C6-LW (DC24V)    DSG-02-3C6-LW (AC220V)
SQP2 SQP2-21-1B-18 SQP2-15-1C-18  SQP1-2-1A/B/C/D-18 SQP1-3-1A/B/C/D-18 SQP1-4-1A/B/C/D-18 SQP1-5-1A/B/C/D-18 SQP1-6-1A/B/C/D-18 SQP1-7-1A/B/C/D-18 SQP1-8-1A/B/C/D-18 SQP1-10-1A/B/C/D-18 SQP1-11-1A/B/C/D-18 SQP1-12-1A/B/C/D-18 SQP1-14-1A/B/C/D-18  SQP2-10-(1A 1B 1C 1D)-18 SQP2-12-(1A 1B 1C 1D)-18 SQP2-14-(1A 1B 1C 1D)-18 SQP2-15-(1A 1B 1C 1D)-18 SQP2-17-(1A 1B 1C 1D)-18 SQP2-19-(1A 1B 1C 1D)-18 SQP2-21-(1A 1B 1C 1D)-18 SQP2-25-(1A 1B 1C 1D)-18
PV2R1-6-F-R PV2R1-8-F-R PV2R1-10-F-R PV2R1-12-F-R PV2R1-14-F-R PV2R1-17-F-R PV2R1-19-F-R PV2R1-21-F-R PV2R1-23-F-R PV2R1-25-F-R PV2R1-28-F-R PV2R1-31-F-R PV2R1-33-F-R PV2R2-23 PV2R2-26 PV2R2-33 PV2R2-41 PV2R2-47 PV2R2-53 PV2R2-59 PV2R2-65
PV2R2-75 PV2R2-31   PV2R1-4RAF1  PV2R1-6RAF1  PV2R1-8RAF1  PV2R1-10RAF1  PV2R1-12RAF1  PV2R1-14RAF1  PV2R1-17RAF1  PV2R1-19RAF1  PV2R1-23RAF1  PV2R1-25RAF1  PV2R1-28RAF1  PV2R1-31RAF1
PV2R1-6-FR   PV2R1-8-FR   PV2R1-10-FR PV2R1-12-FR   PV2R1-14-FR   PV2R1-17-FR   PV2R1-19-FR   PV2R1-21-FR   PV2R1-23-FR   PV2R1-25-FR   PV2R1-28-FR   PV2R1-31-FR  PV2R1-4-FR
PV2R1-6 PV2R1-8 PV2R1-10 PV2R1-12 PV2R1-14 PV2R1-17 PV2R1-19 PV2R1-23 PV2R1-25 PV2R1-28 PV2R1-31
PV2R24-41-136-F-REAA-41 PV2R24-47-184-F-REAA-41 PV2R24-53-184-F-REAA-41 PV2R24-59-153-F-REAA-41 PV2R24-65-237-F-REAA-41 PV2R24-75-200-F-REAA-41 PV2R24-47-153-F-REAA-41 PV2R24-65-200-F-REAA-41 PV2R24-53-136-F-REAA-41
PV2R34-76-153-F-REAA-41 PV2R34-85-184-F-REAA-41 PV2R34-94-136-F-REAA-41 PV2R34-108-184-F-REAA-41 PV2R34-116-200-F-REAA-41 PV2R34-125-237-F-REAA-41 PV2R34-76-136-F-REAA-41 PV2R34-94-184-F-REAA-41 PV2R34-85-200-F-REAA-41
PV2R12-25-33 PV2R12-25-41 PV2R12-25-47 PV2R12-25-53 PV2R12-25-59 PV2R12-25-65 PV2R12-25-75 PV2R12-28-33 PV2R12-28-41 PV2R12-28-47 PV2R12-28-53 PV2R12-28-59 PV2R12-28-65 PV2R12-28-75 PV2R12-31-59
PV2R2-26-F-RAA-41 PV2R2-33-F-RAA-41 PV2R2-41-F-RAA-41 PV2R2-47-F-RAA-41 PV2R2-53-F-RAA-41 PV2R2-59-F-RAA-41 PV2R2-65-F-RAA-41 PV2R2-75-F-RAA-41 S-PV2R2-26 S-PV2R2-33 S-PV2R2-41 S-PV2R2-47 S-PV2R2-53 S-PV2R2-59 S-PV2R2-65 S-PV2R2-75 PV2R2-41-F1 PV2R2-33-F1
PVL2-26 PVL2-33 PVL2-41 PVL2-47 PVL2-53 PVL2-59 PVL2-65 PVL2-75 PV2R2-26 PV2R2-33 PV2R2-41 PV2R2-47 PV2R2-53 PV2R2-59 PV2R2-65 PV2R2-75

EBG-03-H EBG-03-C EBG-06-C EBG-06-H EBG-10-C EBG-10-H EDG-01-C EDG-01-H EDG-01-A70 EDG-01-A45 EDG-01-C EDG-01-H EDG-01-A45 EDG-01-A70 EBG-03-C-R EBG-03-H-R EBG-03-C-L EBG-03-H-L EBG-06-C-R EBG-06-H-R EBG-06-C-L EBG-06-H-L EBG-03-A45/A70-REBG-06-A45/A70-R EBG-10-C/H-R EDG-01-C EDG-01-H EDG-01-A45 EBG-03-C-R 或L EBG-03-H-R 或L EBG-03-A45-R 或L EBG-06-C-R 或L EBG-06-H EBG-03-H EBG-06-C EBG-03-C EFBG-125-H  EFBG-125-C  EDG-01-H EDG-01-C 雙比例閥放大器 EDG-01-A70 EDG-01-A45
